انتخاب کابل و سرسیم مناسب یکی از مهم‌ترین مراحل در نصب سیستم‌های برقی و الکترونیکی است. در این مقاله به بررسی سایز کابل‌ها، نحوه انتخاب کابلشو (کابلشو فشاری و پرس شده) و سرسیم مناسب پرداخته شده است. همچنین جدول کامل تبدیل سایز کابل به سایز کابلشو ارائه شده تا در پروژه‌های صنعتی و خانگی، انتخاب صحیح و ایمن انجام شود.
جدول کامل تبدیل سایز کابل به سرسیم و کابلشو مناسب
| سطح مقطع کابل (mm²) | سایز سرسیم پیشنهادی | سایز کابلشو پیشنهادی |
|---|---|---|
| 0.5 | 0.5 – 1 | 1.5 |
| 0.75 | 0.75 – 1 | 2.5 |
| 1 | 1 – 1.5 | 2.5 |
| 1.5 | 1.5 – 2.5 | 4 |
| 2.5 | 2.5 – 4 | 6 |
| 4 | 4 – 6 | 10 |
| 6 | 6 – 10 | 16 |
| 10 | 10 – 16 | 25 |
| 16 | 16 – 25 | 35 |
| 25 | 25 – 35 | 50 |
| 35 | 35 – 50 | 70 |
| 50 | 50 – 70 | 95 |
| 70 | 70 – 95 | 120 |
| 95 | 95 – 120 | 150 |
| 120 | 120 – 150 | 185 |
توضیحات مهم:
- سایز سرسیم باید کمی بزرگتر از سطح مقطع کابل انتخاب شود تا پرس کامل و محکم انجام شود.
- کابلشوها باید با سایز کابل و نوع اتصال (فشاری یا پرس شده) مطابقت داشته باشند.
- این جدول بر اساس استاندارد IEC و توصیه‌های تولیدکنندگان کابل و سرسیم ارائه شده است و ممکن است در محیط‌های خاص صنعتی کمی تغییر کند.
- برای کابل‌های چند رشته‌ای، از کابلشوهایی که قابلیت گرفتن چند رشته را دارند استفاده کنید.

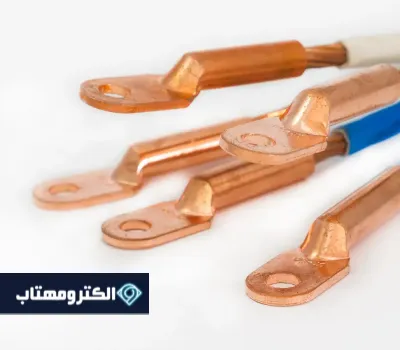

انواع کابلشو و سرسیم
سرسیم‌ها به دو دسته اصلی تقسیم می‌شوند:
- کابلشو حلقه‌ای (Ring Terminal): برای اتصال دائمی به ترمینال‌های پیچ‌خورده.
- کابلشو چنگکی (Fork Terminal): برای اتصال سریع به پیچ و ترمینال بدون نیاز به باز کردن کامل.
- کابلشو نواری (Pin Terminal): بیشتر در تابلوهای صنعتی و بردهای الکترونیکی کاربرد دارد.
کابلشوها معمولاً از جنس مس یا برنج با روکش نیکل یا قلع هستند تا مقاومت در برابر خوردگی و اکسیداسیون کاهش یابد.
نحوه انتخاب کابلشو مناسب
- بر اساس سطح مقطع کابل: همانطور که در جدول بالا آمده، سایز کابلشو باید با سطح مقطع کابل متناسب باشد.
- بر اساس نوع اتصال: اتصال دائم یا موقتی، انتخاب نوع حلقه، چنگک یا نواری را تعیین می‌کند.
- بر اساس محیط کاری: در محیط‌های مرطوب یا صنعتی، کابلشوهای با روکش ضد خوردگی و حرارت بالا مناسب‌تر هستند.
- ابزار پرس مناسب: برای اتصال ایمن، از ابزار پرس مطابق سایز کابلشو استفاده کنید. استفاده از انبر دستی یا پرس غیر استاندارد می‌تواند باعث اتصال ناقص و افزایش مقاومت شود.
نکات ایمنی در نصب کابل و سرسیم
- همیشه کابل مناسب جریان مصرفی انتخاب شود.
- کابلشوها باید کاملاً پرس شده و محکم باشند.
- از ابزار پرس استاندارد استفاده کنید تا هادی کابل آسیب نبیند.
- اتصالات را از نظر حرارت و ولتاژ تست کنید.
- در صورت نیاز به چند کابل به یک ترمینال، از کلمپ‌ها یا ترمینال‌های چند پل استفاده کنید.
نتیجه‌گیری
استفاده صحیح از کابل و کابلشو نه تنها باعث افزایش ایمنی و طول عمر تجهیزات می‌شود بلکه از بروز خطرات جدی جلوگیری می‌کند. جدول تبدیل سایز کابل به سایز کابلشو، راهنمایی عملی و استاندارد برای انتخاب صحیح سرسیم است. همیشه به نوع کابل، جریان مجاز و شرایط محیطی توجه کنید و از ابزار مناسب برای پرس استفاده نمایید.
