سرسیم برق یکی از مهمترین اجزای اتصالات الکتریکی است که نقش مستقیم در ایمنی، دوام و کیفیت انتقال جریان دارد. استفاده از سرسیم مناسب، علاوه بر کاهش مقاومت الکتریکی و جلوگیری از داغ شدن اتصال، از شل شدن سیم و بروز اتصالی یا آتشسوزی جلوگیری میکند. در این مقاله پیلار، بهصورت جامع و کاملاً سئو شده، با انواع سرسیم برق، استانداردهای معتبر و راهنمای خرید سرسیم آشنا میشوید تا انتخابی دقیق و حرفهای داشته باشید.
سرسیم برق چیست و چه کاربردی دارد؟
سرسیم قطعهای فلزی است که در انتهای سیم یا کابل نصب میشود تا اتصال آن به تجهیزات الکتریکی مانند ترمینال، کلید، فیوز، تابلو برق یا مصرفکنندههای صنعتی و خانگی ایمن و استاندارد انجام شود. سرسیمها باعث افزایش سطح تماس، کاهش افت ولتاژ و جلوگیری از آسیب دیدن رشتههای سیم میشوند.
کاربرد سرسیم برق در حوزههای زیر بسیار گسترده است:
- تابلو برق صنعتی و ساختمانی
- سیستمهای برق خودرو
- تجهیزات کنترلی و اتوماسیون
- سیمکشی ساختمان و تأسیسات
انواع سرسیم برق بر اساس شکل ظاهری
1. سرسیم حلقهای (Ring Terminal)
سرسیم حلقهای دارای انتهایی دایرهای شکل است که بهصورت پیچی روی ترمینال یا پیچ بسته میشود. این نوع سرسیم اتصال بسیار محکمی ایجاد میکند و برای محیطهای دارای لرزش یا جریان بالا گزینهای ایدهآل است. استفاده از سرسیم حلقهای در تابلو برق صنعتی و خودرو بسیار رایج است.

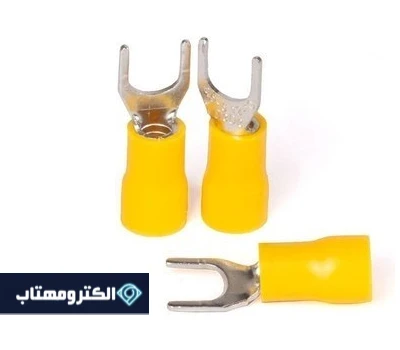

2. سرسیم دوشاخهای (Fork / Spade)
سرسیم دوشاخهای به شکل U طراحی شده و امکان نصب و جداسازی سریع بدون باز کردن کامل پیچ را فراهم میکند. این ویژگی باعث شده در تابلوهای کنترلی و تعمیرات سریع کاربرد بالایی داشته باشد.
3. سرسیم سوزنی (Pin Terminal)
سرسیم سوزنی برای اتصال سیمهای افشان به ترمینالهای فشاری و سوکتی استفاده میشود. این نوع سرسیم از پخش شدن رشتههای سیم جلوگیری کرده و اتصال تمیز و منظمی ایجاد میکند.
4. وایرشو (Ferrule)
وایرشو نوعی سرسیم است که مخصوص سیمهای افشان طراحی شده و بیشتر در تابلو برقهای صنعتی و PLCها استفاده میشود. وایرشوها معمولاً دارای روکش عایق رنگی هستند که سایز سیم را مشخص میکند.
بیشتر بخوانید: آشنایی با انواع سرسیم و کاربرد هرکدام در تابلو برق
انواع سرسیم برق بر اساس جنس
سرسیم مسی
سرسیم مسی به دلیل رسانایی الکتریکی بالا، بهترین گزینه برای انتقال جریان است. این نوع سرسیم معمولاً با روکش قلع عرضه میشود تا در برابر خوردگی مقاومتر باشد.
سرسیم برنجی
سرسیمهای برنجی مقاومت مکانیکی خوبی دارند و در برخی کاربردهای خاص صنعتی استفاده میشوند، اما رسانایی آنها نسبت به مس کمتر است.
سرسیم آلومینیومی
سرسیم آلومینیومی وزن کمتری دارد و برای کابلهای آلومینیومی استفاده میشود. انتخاب این نوع سرسیم باید با دقت انجام شود تا از مشکلات اتصال جلوگیری گردد.
استانداردهای سرسیم برق
استاندارد بودن سرسیم تضمینکننده ایمنی و کیفیت اتصال است. مهمترین استانداردهای سرسیم برق عبارتاند از:
- DIN (آلمان): مانند DIN 46234 و DIN 46228 برای وایرشوها و سرسیمها
- IEC (بینالمللی): استانداردهای مرتبط با ایمنی تجهیزات الکتریکی
- UL (آمریکا): مورد استفاده در تجهیزات صنعتی و صادراتی
در هنگام خرید سرسیم برق، حتماً به درج استاندارد معتبر روی محصول یا بستهبندی توجه کنید.
سایزبندی سرسیم برق و تطابق با کابل
یکی از مهمترین نکات فنی، انتخاب سایز مناسب سرسیم متناسب با سطح مقطع سیم است. سرسیم کوچک باعث اتصال ضعیف و سرسیم بزرگ باعث لقی و افزایش مقاومت میشود. معمولاً سایزبندی سرسیمها بر اساس میلیمتر مربع (mm²) انجام میشود و رنگ عایق وایرشوها راهنمای سریعی برای تشخیص سایز است.
روش صحیح نصب سرسیم برق
- لخت کردن سیم به اندازه استاندارد
- قرار دادن کامل سیم داخل سرسیم
- استفاده از ابزار پرس مناسب (دستی یا هیدرولیکی)
- اطمینان از محکم بودن اتصال و عدم بیرونزدگی سیم
نصب صحیح، به اندازه انتخاب سرسیم مناسب اهمیت دارد و مستقیماً روی ایمنی سیستم تأثیر میگذارد.
راهنمای خرید سرسیم برق
برای خرید سرسیم مناسب، به نکات زیر توجه کنید:
- نوع کاربرد (صنعتی یا خانگی)
- جریان و ولتاژ کاری
- جنس کابل (مسی یا آلومینیومی)
- استاندارد بودن سرسیم
- کیفیت پرسپذیری و روکش عایق
پیشنهاد میشود برای مشاهده مشخصات فنی و انتخاب دقیق، به صفحه محصول سرسیم مراجعه کنید.
خطاهای رایج در انتخاب و استفاده از سرسیم
- استفاده از سرسیم نامتناسب با سایز کابل
- پرس کردن با ابزار غیراستاندارد
- حذف سرسیم و اتصال مستقیم سیم افشان
- استفاده از سرسیم بیکیفیت و بدون استاندارد
پرهیز از این خطاها عمر تجهیزات و ایمنی سیستم را بهطور قابلتوجهی افزایش میدهد.
جمعبندی
سرسیم برق یکی از اجزای کلیدی در هر سیستم الکتریکی است که انتخاب و نصب صحیح آن نقش مهمی در ایمنی، کارایی و دوام تجهیزات دارد. با شناخت انواع سرسیم، استانداردها و نکات فنی، میتوانید بهترین گزینه را متناسب با نیاز خود انتخاب کنید. این مقاله بهعنوان یک مرجع جامع، مسیر تصمیمگیری و خرید سرسیم برق را برای شما ساده و حرفهای میکند.
