راهنمای نصب لوله فلکسیبل شیلددار برای پروژههایی که حساسیت بالایی نسبت به نویز الکترومغناطیسی، ایمنی کابلها و پایداری سیگنال دارند، اهمیت ویژهای دارد. این نوع لوله به دلیل داشتن لایه شیلد فلزی، محافظت مضاعفی از کابلها ایجاد میکند و در محیطهای صنعتی، تابلوهای برق و سیستمهای کنترلی کاربرد گستردهای دارد. در این مقاله بهصورت کامل با نحوه نصب صحیح، نکات فنی و اشتباهات رایج در نصب لوله فلکسیبل شیلددار آشنا میشوید.
لوله فلکسیبل شیلددار چیست و چه تفاوتی با مدل معمولی دارد؟

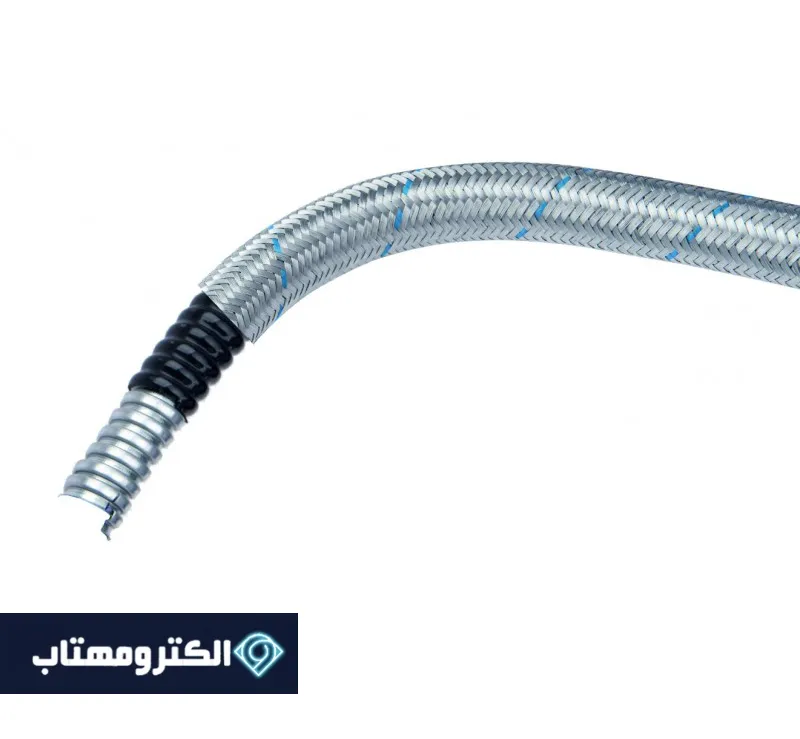

لوله فلکسیبل شیلددار نوعی لوله انعطافپذیر است که علاوه بر ساختار فلزی یا روکشدار، دارای لایه شیلد برای جلوگیری از نفوذ نویز، تداخل الکترومغناطیسی (EMI) و امواج مزاحم است. این ویژگی باعث میشود کابلهای عبوری، بهویژه کابلهای دیتا، ابزار دقیق و فرمان، عملکرد پایدارتر و ایمنتری داشته باشند.
در مقایسه با لوله فلکسیبل معمولی، مدل شیلددار:
- محافظت الکتریکی بالاتری دارد.
- برای محیطهای صنعتی و حساس مناسبتر است.
- نیازمند نصب دقیقتر و اصولیتر است.
کاربردهای لوله فلکسیبل شیلددار
این نوع لوله معمولاً در شرایط زیر استفاده میشود:
- تابلوهای برق صنعتی
- سیستمهای PLC و اتوماسیون
- کابلکشی ابزار دقیق
- محیطهای دارای نویز الکتریکی بالا
- کارخانهها و کارگاههای صنعتی
برای مشاهده مشخصات و مدلها میتوانید به صفحه لوله فلکسیبل شیلددار مراجعه کنید.
ابزار و تجهیزات مورد نیاز برای نصب
پیش از شروع نصب، آمادهسازی ابزار مناسب ضروری است:
- لوله فلکسیبل شیلددار با سایز مناسب
- گلند فلکسیبل فلزی (ترجیحاً شیلددار)
- کاتر یا قیچی مخصوص برش فلز
- آچار یا پیچگوشتی
- بست فلزی مقاوم
- دریل (در صورت نیاز به سوراخکاری)
مراحل نصب لوله فلکسیبل شیلددار (گامبهگام)
1. تعیین مسیر و اندازهگیری دقیق
مسیر عبور کابل را مشخص کرده و طول مورد نیاز لوله را با در نظر گرفتن خمها و اتصالات اندازهگیری کنید. مسیر باید تا حد امکان از منابع نویز و حرارت دور باشد.
2. برش استاندارد لوله فلکسیبل شیلددار
لوله را با ابزار مناسب برش دهید تا لایه شیلد آسیب نبیند. برش نامناسب میتواند باعث کاهش عملکرد حفاظتی شود.
3. عبور کابل از داخل لوله
کابلها را بدون فشار و کشش بیشازحد از داخل لوله عبور دهید. شلوغکردن بیشازحد لوله باعث افزایش حرارت و کاهش ایمنی میشود.
4. اتصال صحیح شیلد به گلند
در نصب لوله فلکسیبل شیلددار، اتصال شیلد به گلند فلزی و ارت اهمیت زیادی دارد. این اتصال باعث تخلیه نویز و عملکرد صحیح سیستم شیلدینگ میشود.
5. مهار و تثبیت لوله
لوله را با بستهای فلزی در فواصل استاندارد به دیوار، تابلو یا سازه متصل کنید تا از لرزش و آسیب جلوگیری شود.
نکات ایمنی مهم در نصب لوله فلکسیبل شیلددار
- حتماً از گلند فلزی استاندارد استفاده کنید.
- اتصال ارت را جدی بگیرید.
- از خمکردن بیشازحد لوله خودداری کنید.
- در محیطهای مرطوب، از مدلهای روکشدار استفاده شود.
اشتباهات رایج در نصب
- نصب بدون اتصال صحیح شیلد به ارت
- استفاده از گلند پلاستیکی برای لوله شیلددار
- انتخاب سایز نامناسب لوله
- عبور کابلهای پرقدرت و دیتا در یک لوله بدون رعایت اصول
جمعبندی
نصب صحیح لوله فلکسیبل شیلددار نقش مهمی در افزایش ایمنی، کاهش نویز و عملکرد پایدار کابلها دارد. با رعایت اصول فنی، استفاده از تجهیزات استاندارد و اجرای دقیق مراحل نصب، میتوان از حداکثر کارایی این نوع لوله در پروژههای صنعتی و حساس بهرهمند شد.
