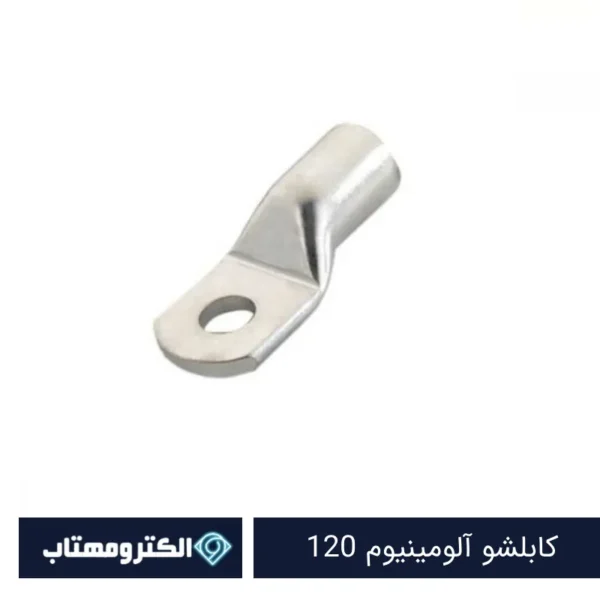

کابلشو آلومینیوم نمره 120
- جنس بدنه: آلومینیوم
- سطح مقطع (نمره): 120 میلی‌متر مربع
- طول کلی: 10 تا 15 سانتی‌متر
- قطر ورودی (سوراخ کابل): حدود 13.5 الی 14.5 میلی‌متر
- قطر سوراخ پیچ: بین 10 تا 12 میلی‌متر
کابلشو آلومینیوم نمره 120 یکی از اتصالات پرکاربرد در سیستم‌های برق صنعتی و توزیع برق است. در ادامه با مشخصات فنی و کاربردهای این مدل از کابلشو آلومینیومی آشنا می شوید.
مشخصات فنی کابلشو آلومینیوم نمره 120
-
جنس بدنه: ساخته‌شده از آلومینیوم خالص با رسانایی بالا، معمولاً از آلیاژهای سری 1050 یا 1350 برای انتقال بهینه جریان الکتریکی.
-
سطح مقطع (نمره): 120 میلی‌متر مربع، که برای کابل‌های با سطح مقطع مشابه طراحی شده و قابلیت انتقال جریان بالا را دارد.
-
طول کلی: بسته به برند، بین 10 تا 15 سانتی‌متر متغیر است.
-
قطر ورودی (سوراخ کابل): برای جای‌گیری کامل کابل‌های نمره 120 طراحی شده و دارای دهانه‌ای با قطر داخلی متناسب است (معمولاً حدود 13.5 الی 14.5 میلی‌متر).
-
قطر سوراخ پیچ: معمولاً بین 10 تا 12 میلی‌متر برای پیچ‌کردن کابلشو به شینه یا ترمینال.
-
نوع اتصال: برای نصب به روش پرسی (با دستگاه کابلشو زن هیدرولیک یا دستی) استفاده می‌شود. برخی مدل‌ها دارای شیارهای داخلی جهت بهبود چسبندگی کابل هستند.
-
پوشش سطحی: در برخی مدل‌ها با لایه نازکی از قلع (tin-plated) پوشیده می‌شود تا مقاومت در برابر خوردگی افزایش یابد، مخصوصاً برای محیط‌های مرطوب.
کاربردهای کابلشو آلومینیوم 120
-
اتصال کابل به شینه یا کلکتور: در تابلوهای برق فشار ضعیف و متوسط برای اتصال ایمن کابل‌های آلومینیومی به ترمینال‌ها استفاده می‌شود.
-
کاربرد در پست‌های برق: در پست‌های توزیع، به منظور اتصال کابل‌های قدرت آلومینیومی به تجهیزات فشار متوسط.
-
اتصال کابل‌ها در تابلوهای برق صنعتی و ساختمانی: برای انتقال برق در سیستم‌های تأسیسات صنعتی، کارخانه‌ها، و برج‌های مسکونی.
-
در خطوط انتقال و توزیع نیرو: برای اتصال خطوط هوایی یا زمینی که با کابل‌های آلومینیومی اجرا شده‌اند.
-
اتصال به تجهیزات الکتریکی: مانند ترانسفورماتورها، کلیدهای برق، رله‌ها و انواع ترمینال‌ها.
