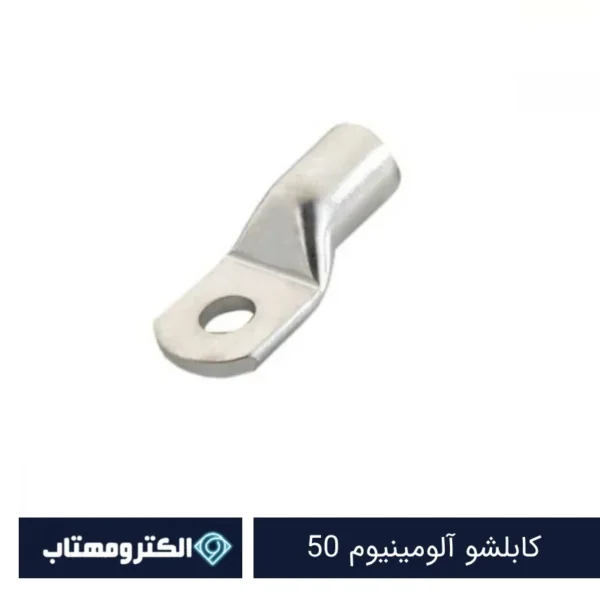

مشخصات فنی کابلشو آلومینیوم نمره 50
-
جنس بدنه: از آلومینیوم خالص با رسانایی بالا (آلیاژ 1050 یا 1350) ساخته میشود که مناسب برای انتقال جریان با مقاومت الکتریکی کم است.
-
سطح مقطع (نمره): 50 میلیمتر مربع (mm²)؛ مناسب برای کابلهای آلومینیومی با همین سطح مقطع.
-
طول بدنه کابلشو: معمولاً 6 تا 8 سانتیمتر، بسته به برند تولیدکننده و استاندارد ساخت.
-
قطر دهانه ورودی کابل: حدود 8 تا 9 میلیمتر، بهگونهای طراحی شده که هادی کابل 50mm² بهصورت کامل درون کابلشو قرار گیرد.
-
قطر سوراخ پیچ (در قسمت حلقه): معمولاً 8 یا 10 میلیمتر، برای اتصال به شینه یا ترمینالهای قدرت متوسط.
- ظرفیت جریان قابل تحمل: کابل آلومینیومی نمره 50 بسته به شرایط نصب میتواند حدود 150 تا 170 آمپر جریان را بهطور مداوم تحمل کند.
-
نوع اتصال: به روش پرس مکانیکی یا هیدرولیکی با قالب مخصوص سایز 50 انجام میشود. بدنه داخلی برخی مدلها دارای شیارهایی برای چسبندگی بیشتر کابل است.
-
پوشش سطحی: خام (بدون آبکاری) و آبکاری شده با قلع (Tin-plated)
-
استاندارد تولید: اغلب بر اساس استانداردهای DIN 46235 یا IEC 61238 تولید میشود.
کاربردهای کابلشو آلومینیوم نمره 50
-
اتصال کابل به شینه یا کلکتور در تابلوهای برق: در پروژههای ساختمانی، صنعتی سبک و تابلوهای فرعی برق.
-
تأسیسات الکتریکی متوسط: مانند تأمین برق پمپها، سیستم تهویه، آسانسورها و دستگاههای با جریان متوسط.
-
پروژههای انتقال برق شهری و روستایی: برای اتصال کابلهای آلومینیومی به تجهیزات شبکه توزیع.
-
کاربرد در ماشینآلات و خطوط تولید نیمهسنگین: برای انتقال جریان بهصورت مطمئن در محیطهای صنعتی.
-
استفاده در پروژههای اقتصادی: بهدلیل ارزانتر بودن کابل آلومینیومی نسبت به مس، گزینهای مقرونبهصرفه برای پروژههای برق با حجم متوسط است.
-
حتماً از پرس استاندارد سایز 50 استفاده شود تا اتصال ایمن، بدون حرارت اضافی و افت ولتاژ ایجاد شود.
-
اگر اتصال در فضای مرطوب است، استفاده از مدل آبکاریشده با قلع توصیه میشود.
