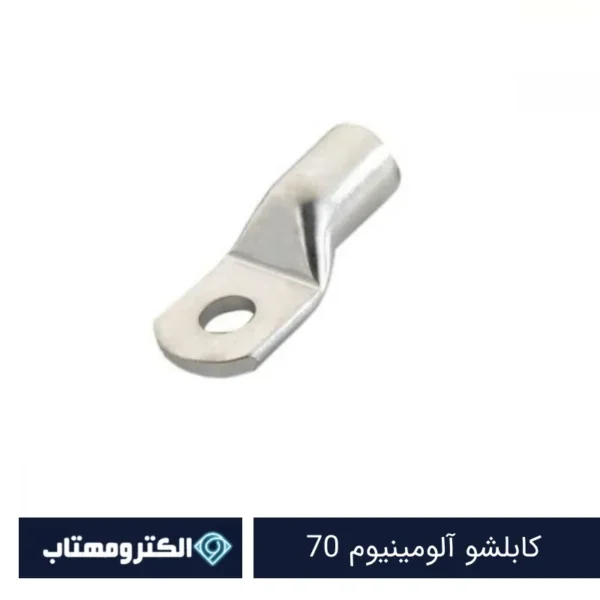

کابلشو آلومینیوم نمره 70
- جنس بدنه: آلومینیوم خالص و نرم‌شد
- سطح مقطع: 70 میلی‌متر مربع (mm²)
- طول بدنه کابلشو: 7 تا 10 سانتی‌متر
- قطر دهانه ورودی (کابل): 10 تا 11 میلی‌متر
- قطر سوراخ پیچ (در بخش زبانه): 8 یا 10 میلی‌متر
کابلشو آلومینیوم نمره 70 یکی از اتصالات پرکاربرد در سیستم‌های برق صنعتی و توزیع برق است. در ادامه با مشخصات فنی و کاربردهای این مدل از کابلشو آلومینیومی آشنا می شوید.
مشخصات فنی کابلشو آلومینیوم نمره 70
-
جنس بدنه: از آلومینیوم خالص و نرم‌شده (annealed) با رسانایی بالا تولید می‌شود. آلیاژهای رایج شامل 1050 و 1350 هستند که برای کاربردهای الکتریکی بسیار مناسب‌اند.
-
سطح مقطع: 70 میلی‌متر مربع (mm²)، طراحی شده برای کابل‌های آلومینیومی با همین نمره.
-
طول بدنه کابلشو: معمولاً بین 7 تا 10 سانتی‌متر، بسته به برند و استاندارد ساخت.
-
قطر دهانه ورودی (کابل): حدود 10 تا 11 میلی‌متر، متناسب با کابل‌های نمره 70.
-
قطر سوراخ پیچ (در بخش زبانه): معمولاً 8 یا 10 میلی‌متر؛ ممکن است مدل‌هایی با سوراخ‌های دوبل نیز موجود باشند.
-
پوشش سطحی: به صورت خام یا با آبکاری قلع (Tin-Plated) برای مقاومت بیشتر در برابر خوردگی، به‌ویژه در محیط‌های مرطوب یا صنعتی.
-
نوع نصب: از پرس دستی یا پرس هیدرولیکی برای اتصال کابل به کابلشو استفاده می‌شود. درون بدنه معمولاً دارای شیارهای داخلی برای چسبندگی بهتر کابل است.
-
استانداردها: تولید بر اساس استانداردهای بین‌المللی مانند DIN 46235 یا IEC 61238 جهت اطمینان از ایمنی، دوام و عملکرد صحیح در انتقال جریان.
کاربردهای کابلشو آلومینیوم نمره 70
-
اتصال کابل آلومینیومی به شینه یا ترمینال برق: در تابلوهای برق صنعتی، توزیعی، ساختمانی و نیروگاهی.
-
کاربرد در سیستم‌های برق فشار ضعیف و متوسط: به‌ویژه برای تجهیزات با مصرف متوسط مانند پمپ‌ها، تابلوهای برق فرعی، موتورهای صنعتی و تهویه.
-
پروژه‌های ساختمانی و تأسیساتی: در سیستم‌های روشنایی، تغذیه اصلی ساختمان‌ها و پروژه‌های عمرانی.
-
پست‌های برق و تجهیزات انتقال نیرو: برای اتصال کابل به کلیدهای قدرت، رله‌ها یا ترانسفورماتورها در پروژه‌های توزیع برق.
-
تأسیسات صنعتی با جریان متوسط: در کارخانه‌ها و تجهیزات نیمه‌سنگین که کابل آلومینیومی 70mm² استفاده شده است.
* نکات فنی مهم: اتصال نادرست یا بدون پرس مناسب می‌تواند باعث افزایش مقاومت و داغ شدن محل اتصال شود. استفاده از دستگاه پرس با قالب استاندارد سایز 70 الزامی‌ست.
